?

二、檢驗(yàn)情況

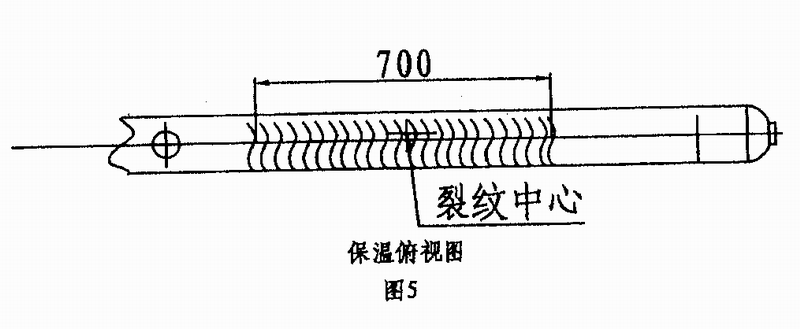

1、表面檢查：外觀檢驗(yàn)發(fā)現(xiàn)，裂紋為環(huán)向裂紋，單根裂紋長度在20-60mm之間，裂紋較密集；防焦箱外表面向火側(cè)裂紋區(qū)域呈紅褐色，用檢驗(yàn)錘敲擊后，金屬出現(xiàn)黑色，懷疑有石墨化傾象。對防焦箱裂紋段割開檢查發(fā)現(xiàn)，裂紋區(qū)域內(nèi)表面基本無水垢，而非裂紋區(qū)域有輕微的小于0.3mm的水垢。兩區(qū)域有肉眼能發(fā)現(xiàn)的明顯區(qū)別。

2、化學(xué)成份分析：對防焦箱材質(zhì)取樣進(jìn)行化學(xué)成份分析，非裂紋區(qū)防焦箱材質(zhì)化學(xué)成份完全合格，可以排除材質(zhì)不合格因素。

3、初步結(jié)論：檢驗(yàn)員外觀檢驗(yàn)后認(rèn)為，裂紋區(qū)域有明顯過熱疲勞的傾向。
