圖3—1為制苯生產工藝方框流程圖。

?

　　(三)化學反應過程

　　加氫單元的化學反應包括如下反應：

　　脫砷反應：

　　一段反應器使用的是鈀系催化劑，對砷敏感，微量的砷可使鈀系催化劑中毒而失活，所以，物料加氫前必須進行脫砷處理。脫砷劑用的是CHP，活性組分是過氧化氫異丙苯，機理是使物料中的砷重質化，反應表示如下：

?　　加氫反應影響因素：

　　加氫反應為放熱反應，因此，必須小心地控制反應溫度，以防止熱裂解及聚合反應的發生。特別是一段反應器的操作溫度控制較二段反應器要嚴格得多。有關的主要反應參數有反應溫度、反應壓力、氫油?比、空速等。

　　(四)主要操作條件

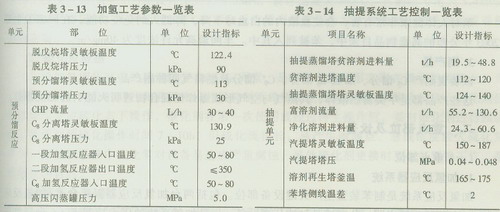

　　加氫及抽提制苯的裝置工藝比較多，不同工藝操作條件不同。表3—13、表3—14為燕山石化制苯裝置的主要工藝參數。
