2.1.3　方法三

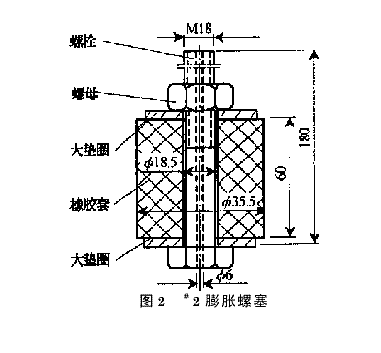

在長180ｍｍ、Ｍ18的螺栓中心線上鉆一個6ｍｍ的通孔,并套上純橡膠套,組成#2膨脹螺塞(見圖2)。檢漏時#2膨脹螺塞應與膠管接頭、壓力表和加水管連接。由方法二檢漏確定或懷疑泄漏的石墨管,用#1膨脹螺塞塞在該管子的下端并擰緊螺母,管子的上端用與壓力表相連接的#2膨脹螺塞塞

?
住,并擰緊螺帽。此時接通與#2膨脹螺塞相連的水源,使水壓達到0.2ＭＰａ。在確定管子下端不漏的情況下,保持2ｍｉｎ,如果壓力不降則此管不漏;如果壓力下降,則表明此管子有泄漏。確認被檢查的石墨管不漏后,此時由于管子內有0.2ＭＰａ的水壓,不能馬上擰松膨脹螺塞上的螺母,以免塞子受壓脫離石墨管而傷人。必須打開泄壓閥排水,當壓力表的壓力為零時,才能松開#2膨脹螺塞上的螺母。試壓用的水源,最好用能滿足壓力要求的工藝水管網內的水,它的壓力較穩定。

以上三種方法交叉使用,可以在8小時內完成管殼式石墨換熱器的檢漏工作,檢漏效率較高。我公司使用這些方法后,大大提高了恢復生產的速度。

2.2　堵漏方法

檢查出損壞的石墨管后,我們都采用堵管的方法對管殼式石墨換熱器進行處理。換熱器的換熱面積在設計時,都放有一定的余量。在平時的損壞中,只要不超過總管數的10%都不需要換管子,只需把損壞的石墨管從兩端堵死就可以恢復生產。目前采用的堵管方法主要有以下三種。

2.2.1　膨脹螺塞堵塞法

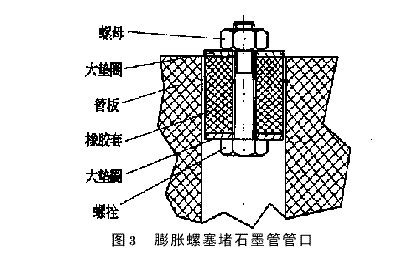

用316Ｌ加工螺栓、螺母和大墊圈組合成的#1膨脹螺塞。例如堵36ｍｍ的石墨管,橡膠套尺寸為35.5ｍｍ/18.5ｍｍ、長60ｍｍ,螺栓用Ｍ18×100。檢查出漏點后,用#1膨脹螺塞從兩頭堵上,上緊螺帽,因為擰緊螺母使橡膠套變形,中部鼓起與管壁緊密結合達到堵漏的目的(見圖3)。堵塞之后就可以馬上開車,可以極大地節約時間。此法的優點是快、省時、省力。但是,只能作為一種臨時的處理措施,使用壽命一般不超過半年。

?
