裝設抽油機防護裝置的推薦作法

標準號： SY/T6518-2001

替代情況：替代 $False$

發布單位：國家經濟貿易委員會

起草單位：勝利石油管理局安全環保處

發布日期：

實施日期：

更新日期： 2008年02月06日

本標準等效采用了美國石油學會API RP 11ER《裝設抽油機防護裝置的推薦作法》（1990年版）。
　　本標準旨在為油井抽油機防護裝置的設計、制造和安裝提供參考和指導。
　　本標準在編寫過程中，根據內容需要，略去了原標準的“引言”、“政策性聲明”即“1.3條”。為了便于查對，本標準在編寫格式上與原標準盡量對應。
　　本標準的附錄A是提示的附錄。
　　本標準由石油工業安全專業標準化技術委員會提出并歸口。
　　本標準起草單位：勝利石油管理局安全環保處。
　　本標準主要起草人：畢明皓、李志勇、董國永、王登文、吳蘇江、周振杰、王蓮
　　1 導言
　　1.1 目的
　　本標準為油井抽油機防護裝置的設計、制造和安裝提供了參考和指導。它是以那些經過實踐證明具有安全的性能而且實用的防護措施為基礎的。
　　1.2 范圍
　　本標準為在油井抽油機上或在抽油機周圍工作的人員提供了安全防護。
　　a）這些安全防護措施應能防止由于人員意外地靠近、跌倒、滑跤、失足或其它類似動作而接觸抽油機運動部件所受到的人身傷害。安全防護措施還應能防止由于零部件正常的或可能出現的損壞所造成的人身傷害。
　　b）預料可能由于接近抽油機運動部件而涉險的工作人員，應是身強力壯并能有效地完成工作的成年人。他們應智力正常，行為穩重、謹慎、并且能夠意識到自己處于潛在的危險之中。一般民眾是不會進入抽油機所在地的。但是，往往抽油機安裝在鄉村和比較偏遠和私人租借的礦區，民眾有可能闖入這些地區。
　　c）靠近居民區而又無人管理的抽油機，應設置安全屏障。例如，可設置一安全封閉的并加鎖的防護圈[見4.3中a）的（1）]。
　　2 擬用抽油機防護裝置的類型
　　2.1 普通的防護類型包括以下類型或它們的組合：
　　a）護罩和護欄：通常，護罩對機械設備的運動件是最有效的防護設施，而護欄則有時比尺寸合適的護罩的防護效果要差些，因此，護欄只限于防護如曲柄、平衡塊、氣動平衡罐和驢頭等速度較慢的運動件；護罩和護欄都應足夠牢固，能承受碰撞和重壓并不致于損壞所保護的運動機構；護罩和護欄的尺寸應符合第4章所規定的限度。
　　b）部位：系指設備所處的部位，而這些部位對進行正常操作和維護的人員來說是不易接近的，在進行維護可能發生危險的地方，應停車并切斷所有動力源，或按照4.1或4.2的要求對設備進行防護。
　　3 需要裝防護裝置的項目
　　3.1 應進行防護的抽油機部件（除剎車、皮帶輪和皮帶以外的其它部件，如果在抽油機運轉期間由于被其它防護設施或運動部件擋住而不易接近時，可以認為它們受到了部件防護）：
　　a）剎車、皮帶輪和皮帶：抽油機的剎車、皮帶輪和皮帶應用可移動護罩來防護。典型的護罩示例見附錄A（提示的附錄）中圖A1。
　　b）曲柄、平衡塊和氣動平衡罐：曲柄、平衡塊和氣動平衡罐既可用護罩也可用護欄來防護。由于曲柄、平衡塊和氣動平衡罐是運動速度較慢的部件，而且在抽油機運轉時工人是不需要對抽油機的這些部件進行維護或做其它形式的工作的。因此，對這些部件的防護可采用護欄。無論是護罩或護欄都應與運動部件有足夠的距離，以防工人不慎碰到運動部件。但這個距離也不可太大，以免工人將其作為通道。護欄示例見附錄A（提示的附錄）中圖A2
　　c）飛輪：抽油機的燃氣發動機上的飛輪要用護罩來防護。該護罩的結構應允許工人為啟動發動機的需要而暫時接近飛輪。飛輪護罩示例見附錄A（提示的附錄）中圖A3。
　　d）驢頭和承載桿：

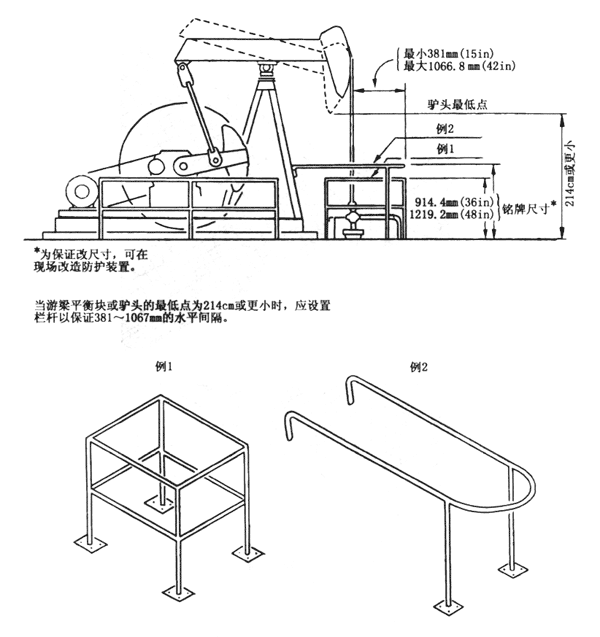

　　（1）驢頭或承載桿下行運動中距地面或工作臺小于2133.6mm（84in）時，應安裝一個牢固的單獨護欄或標準護欄。驢頭護欄示例見附錄A（提示的附錄）中圖A4。
　　（2）下沖程時，如果承載桿，光桿卡子和光桿襯套夾子不會運動到距光桿盤根盒頂部小于6in時，則認為承載桿和光桿盤根盒剪切點不需要防護。
　　4 對防護裝置的要求
　　4.1 護罩
　　a）護罩可防止人體任何部位意外地進入、靠近或越過護罩的邊緣到運動部件。
　　b）護罩可用金屬網、多孔或無孔薄金屬板、鐵絲網、塑料或其它強度達到或超過4.1中c）及d）要求的其它材料制造。這些材料應無毛刺和棱角。護罩應牢固地裝在抽油機、發動機、減速箱、電動機設備的底座或機架上，也可固定在地面或基座上。
　　c）護罩與其支架應設計得有足夠的剛度，即使一個成年人的身體靠上或跌落在上面也不致于受到運動部件的傷害。
　　d）護罩的網格應符合圖4.1、圖4.2和圖4.3的要求。

　　圖4.1 到運動部件的距離要求
　　（1）為了提供合理的安全要求，圖4.1給出了防護裝置所允許的最大網格尺寸與距運動部件最大距離之間的關系。這樣，網格最大為6.4mm（1/4in）時，允許距運動部件的距離小于31.8mm（5/4in）；網格最大為12.7mm（1/2in）時，距運動部件的距離應為63.5mm（5/2in）或更大；網格最大為22.2mm（7/8in）時，距運動部件的距離應為165.1mm（13/2in）或更大，等等。

　　圖4.2 圖4.1中所列距離要求的測定
　　（2）當護罩靠機器一側局部敞開時，如圖4.2所示，護罩距運動部件的距離隨開口“A”的大小而異，應取距離B或距離C+D兩者中的較小者（C+D為護罩靠近機器端的側板深度與該側板外緣到運動部件的距離之和）。
　　e）潤滑、調整和檢查用的開口，應裝有鉸鏈連接的滑動蓋板或螺栓連接的蓋板。當開口不使用時，蓋板應關閉。
　　4.2 護欄
　　a）保護欄桿是由上欄桿、中間欄桿或等效防護物和立柱組成。從上欄桿到地面、平臺、走道或工作面的公稱垂直高度為914.4mm（36in）～1219.2mm（48in）。上欄桿的所有表面應是光滑的。中間欄桿應大致安裝在上欄桿與地面、平臺、走道或工作面的中間處。這一部位也可采用金屬網、橫桿或其它結構。欄桿的末端不可伸到端部立柱之外，除非伸出部分不會構成危險。許多抽油機安裝在高于地面處。如果將護欄固定于抽油機機架上，下面的欄桿都可能離地面過高，這時可要求在現場改裝護欄以適應這種情況。
　　b）對護欄的最低要求如下：
　　（1）護欄的設計和制造應保證其全部欄桿能承受由任何方向施加的37.2kg/m（25lb/ft）的載荷。中間欄桿應能承受29.76kg/m（20lb/tf）的水平載荷。端部立柱的頂部應能承受由任何方向施加的90.72kg（200lb）載荷。上述載荷不能疊加。

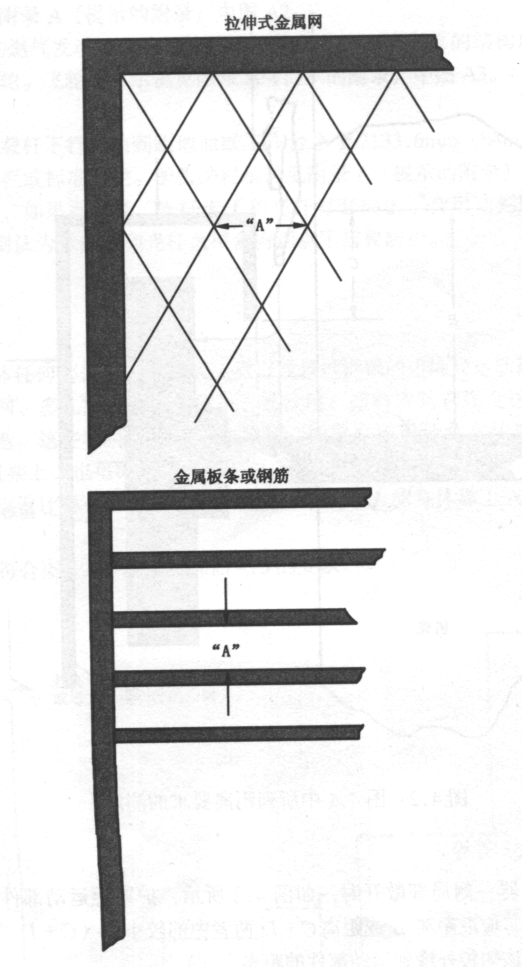

　　圖4.3 開口“A”的測量方法（見圖4.1）
　　c）護欄的欄桿與運動部件表面之間的最小水平距離為381.0（15in），最大水平距離為1066.8mm（42in）。護欄在最小水平距離處的高度應為1219.2mm（48in）。如果水平距離增加，護欄高度允許按比例減小到最小高度914.4mm（36in）。但是，若欄桿運動部件的距離小于914.4mm（36in），欄桿的最小高度就不是914.4mm（36in）了。當欄桿與運動部件的水平距離大于508.0mm（20in）時，則應設立標志牌，禁止在機器運轉中將這一空間作為過道。
　　4.3 定位防護
　　a）定位防護的設備應遠離人員工作區，以防人員接觸設備而發生危險。
　　（1）為了實現定位或位置防護，任何運動部件都應高出過道、平臺或供人行走的地面2133.6mm（84in）。
　　（2）在不能采用4.3中a）中及其（1）作法的地方，則應采用4.1或4.2的防護措施。
　　（3）如果設備被圍在一個入口加鎖的區域內，則也可認為是定位防護。該區域四周有高度不小于2438.4mm（96in）的圍墻和柵欄。除非在防護區入口打開時至動機或原動機內的動力能源自動切斷，否則機械動力傳輸部件都應按照4.1和4.2的方式單獨裝設防護裝置。原動機重新啟動要求手動操作。
　　5 等效安全
　　5.1 本標準提到了專用防護設施或方法，但亦可采用其它具有等效安全的防護設施或方法。
　　6 警告標志牌和顏色標記
　　6.1 經營者可任意選用表示人身危險的標志牌和顏色標記。以提高和擴大護罩和護欄的防護效果。
　　a）標志牌：標志牌應符合現行有關主管部門的要求。
　　b）顏色標記：應使用鮮明且反差大的色彩，如橙或黃來指明機器或動力設備上有可能造成割傷、壓傷、電擊或其它傷害的危險部件，以強調其危險性。抽油機部件作顏色標記的部位示例見附錄A（提示的附錄）中圖A5。
　　7 抽油機剎車
　　7.1 為了便于操作，抽油機剎車和發動機離合器的手柄應延伸到抽油機防護裝置的外面。
　　7.2 抽油機的剎車并不是作安全制動用的，而只是作工作制動用的。
　　7.3 當需要在抽油機上或在抽油機周圍作業、維護時，應用鏈條或其它適當的方法把曲柄和平衡塊固定在一個穩定的位置上。
　　8 梯子與平臺
　　8.1 一般要求
　　設置梯子是為了提供到游梁和或一些機架支座的通道，有助于安裝和維護抽油機。可將游梁的下凸緣作為梯子的平臺高度。
　　a）抽油機運轉時，不宜使用梯子。
　　b）設置梯子應謹慎，不得造成危險因素。不得讓人員在曲柄擺動范圍內使用梯子。
　　c）梯子攀登側應至少有762mm（30in）的空間，見附錄A（提示的附錄）中圖A6。無護柵梯子的中心線到兩側的空間間隔最小各為381mm（15in）。
　　d）梯子背面腳趾間距[梯子中心線距抽油機機架邊緣的距離至少為177.8mm（7in）]見附錄A（提示的附錄）中圖A6。無法避開的障礙物的間距見附錄A（提示的附錄）中圖A7。
　　8.2 設計要求
　　所有梯子、附件、緊固件都應設計為鋼制的，以滿足如下要求：
　　a）載荷要求：
　　（1）最小設計動載荷應是單一的90.7kg（200lb）的集中載荷。
　　（2）在設計中，應根據使用情況來確定額外90.7kg（200lb）集中動載荷的數目與作用位置。
　　（3）爬上梯子的人所產生的動載荷應認為集中在使構件產生最大應力的一些點上。
　　（4）設計梯子扶手和緊固件時，應考慮動載荷加上梯子和附件的質量。
　　b）外形：所有梯級的最小直徑應為19mm（3/4in），或由至少具有相同強度的其它合適斷面構成。梯級間的中心距不得大于304.8mm（12in），并且沿梯子長度均勻分布。梯級的最小凈長度為406.4mm（16in）。側扶手的斷面應具有足夠的把握面。
　　c）加工質量：梯子的各零部件都應無毛刺（銳邊或凸出物）。側扶手上的連接處應呈平滑過渡，并無銳利的或伸出的凸臺。
　　d）傾斜度：梯子應與水平面成75°～90°角，并安裝牢固。
　　8.3 護柵
　　超過6096mm（20ft）直到最大的9144mm（30ft）的連續應配備護柵。
　　a）由梯子的長度而不是由梯子的高度決定護柵的規格。以梯子最下梯級的上側作為梯子的底端來測量梯子長度，而不是從地面或梯子的著地高度測量梯子長度。因此，梯子的長度是指從梯子最下梯級的上側到最上梯級的上側或到平臺的距離。梯子的外伸部分是為安全登上平臺而設置的，確定梯子長度時，并不將它們視作梯子的一部分。
　　b）護柵應超出梯子頂部梯子平臺高度至少1066.8（42in），沿梯子向下延伸到離梯子底端不小于2133.6mm（7ft），并不大于2438.4mm（3ft）處。護柵底部應向外張開最少101.6mm（4in）。護柵從梯級中心線向外延伸不應小于685.3mm（27in），并不大于711.2mm（28in）。護柵寬度不應小于685.8mm（27in）。其內部應無凸出物。
　　應在護柵的圓周上以不超過40°的間隔設置垂直條板。這樣可保證條板中心距的最大值約為241.3mm（19/2in）。帶護柵的梯子應按附錄A（提示的附錄）中圖A8制造。
　　8.4 平臺
　　平臺常用于較大的結構。帶護柵的梯子的末端到平臺的最大距離為6096mm（20ft），或9144mm（30ft）。
　　a）梯級（或跨過式的扶手桿）至少應高出平臺1066.8mm（42in）。側扶手或梯級應伸至高出1066.8mm（42in）的下一梯級外，見附錄A（提示的附錄）中圖A9。梯級中應有一根與梯子平臺位于同一高度。
　　b）所有的梯子固定平臺都應裝設欄桿和踏腳板。其安裝方式應便于安全登梯。平臺的最小寬度應為609.6mm（24in），最小長度應為762mm（30in）
　　附錄A
　　（提示的附錄）
　　防護裝置示例
