前言
　　本標準的3．1．1、3．1．4、3．3、4．2均為推薦性條文，其余為強制性條文。
　　本標準是對JB 4029—85《磨床砂輪防護罩 安全防護技術要求》的修訂。修訂時參照了ANSIB 11．9—1975《磨床的制造、維護和使用安全要求》和其他國外先進標準。
　　本標準與JB 4029—85的主要差異是：
　　——適用范圍改為“本標準適用于外圓磨床和平面磨床用的砂輪防護罩，其它磨床也可參照執行”。
　　——修改了砂輪防護罩的材料選用灰鑄鐵的壁厚要求。改為“當選用抗拉強度不低于150N／mm²的灰鑄鐵時，其壁厚不應低于表3所列數值”。
　　——刪除原標準中涉及砂輪機砂輪防護罩的內容。
　　本標準自實施之日起代替JB 4029—85。
　　本標準由全國金屬切削機床標準化技術委員會提出并歸口。
　　本標準負責起草單位：上海磨床研究所。
　　本標準于1983年5月首次發布。
　　1 范圍
　　本標準規定了砂輪防護罩的技術要求。
　　本標準適用于外圓磨床和平面磨床用的砂輪防護罩，其他磨床也可參照執行。
　　2 引用標準
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　GB 2494—1995 磨具安全規則
　　GB 2894—1996 安全標志
　　3 技術要求
　　3．1 一般要求
　　3．1．1 外圓磨床和平面磨床的砂輪應設有防護罩（萬能外圓磨床內圓磨具的砂輪除外）。砂輪防護罩一般由圓周板及兩側板組成，兩側板一側為固定板，一側為活動板，使用砂輪端面的防護罩（環帶式砂輪防護罩）則由可移動的圓周板組成。
　　3．1．2 砂輪防護罩組裝或焊接時，構件之間必須有足夠的連接強度，砂輪防護罩必須牢固可靠地固定在機床上。
　　3．1．3 為便于觀察和修整砂輪必須在砂輪防護罩上開窗口時，其窗口處應有足夠的強度，并能防止磨粒、火花、水霧濺出。
　　3．1．4 對于操作位置在砂輪防護罩前方的外圓磨床機床，其防護罩的圓周板應設有隨砂輪變小而調整的機構。例如通過移動砂輪防護罩（見圖1）或安裝可調護板（見圖2）達到。可調護板的安裝必須保證牢固可靠。砂輪圓周表面與防護罩可調護板之間的距離，或是與防護罩開口的上端邊緣之間的距離一般應可調整至6mm以下。
　　

　　3．1．5 立軸平面磨床用的環帶式砂輪防護罩，應具有調整砂輪防護罩移動的機構，其環帶式砂輪防護罩必須用壓延鋼板制成，中間不得開口（裝砂瓦的例外），接縫處聯接可靠。
　　3．1．6 砂輪的安全使用要求應符合GB 2494的規定。
　　3．2 防護罩壁厚
　　3．2．1 砂輪防護罩應優先選用抗拉強度不低于415 N／mm²的壓延鋼板，其壁厚（圓周板厚度A及側板厚度B見圖3）可采用不低于表1所列數值；若選用焊接性能較好的Q235壓延鋼板時（抗拉強度為375～460N／mm²），其壁厚不應低于表1所列數值；當選用抗拉強度不低于415N／mm²的鑄鋼時，其壁厚不應低于表2所列數值；當選用抗拉強度不低于150N／mm²的灰鑄鐵時，其壁厚不應低于表3所列數值；當選用可鍛鑄鐵時，其壁厚不應低于表1所列數值的2倍；當選用表1、表2、表3中未規定的材料或參數時，應經試驗或采用其他驗證方法證明安全可靠。
　　

　　圖3
　　表1
　　

　　表2
　　

　　表3
　　

　　3．2．2 采用兩個及兩個以上砂輪的磨床，在選擇砂輪防護罩壁厚時，表1中砂輪厚H應按下列規定計算：
　　a）采用圖4方法安裝砂輪時，砂輪厚度等于砂輪外側面最大間距（H＝H₁+H₂+S，見圖4）；
　　

　　圖4
　　b）采用圖5方法安裝砂輪時，其砂輪厚度等于各砂輪厚度之和（H＝H₁+H₂+H₃，見圖5）。
　　

　　圖5
　　3．2．3 環帶式砂輪防護罩的壁厚尺寸不得低于表4中所列數值。
　　表4 mm
　　

　　3．3 防護罩與砂輪的間距
　　3．3．1 防護罩與砂輪的間距按安裝最厚砂輪時，砂輪卡盤外側面與砂輪防護罩開口邊緣之間的間距應盡可能小，推薦不大于15mm。

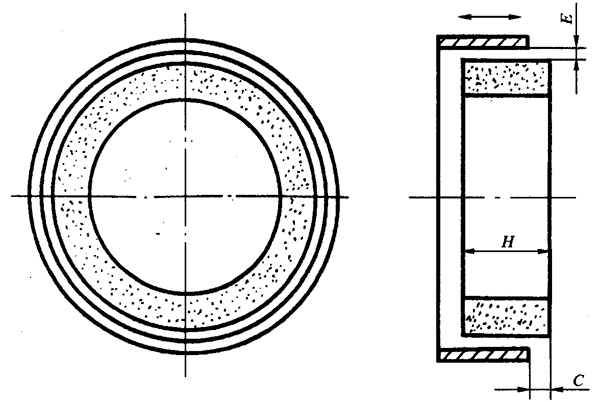

　　3．3．2 環帶式砂輪防護罩內壁與砂輪圓周表面之間的間距應盡可能小，推薦小于15mm（見圖6中E）。
　　3．4 砂輪外露量
　　立軸平面磨床用的環帶式砂輪防護罩，砂輪最大的外露量不得超過表5規定（見圖6中C）。
　　表5 mm
　　

　　圖6
　　3．5 磨削區開口角度
　　砂輪防護罩用于磨削區的開口角度應為最小，按機床類別應符合表6的規定。在測量防護罩開口時，觀測用的遮板或其他附加裝置不應作為防護罩部分計算在內（該裝置具有和防護罩同等強度的除外）。
　　表6
　　

　　4 標志
　　4．1 在砂輪罩的明顯部位（一般置于活動板上）應設有砂輪旋轉方向的安全標志，其安全標志的要求應符合GB 2894的規定。
　　4．2 在砂輪罩上或使用說明書內應設有下列安全使用信息：
　　a）活動板緊固后，才能啟動砂輪旋轉；
　　b）砂輪旋轉時，嚴禁打開活動板；
　　c）最大砂輪直徑，最大砂輪厚度，最高砂輪線速度等技術參數。
