1 主題內容與適用范圍
　　本標準規定了絕緣鞋（靴）絕緣性能試驗的原理、儀器及設備、試樣、試驗方法、試驗條件、試驗步驟和試驗結果的判定。
　　本標準適用于各類絕緣鞋（靴）。
　　2 試驗原理
　　本試驗是以規定的工頻交流電壓值，施加于被試鞋（靴）內、外電極，在規定的試驗時間內，試驗樣品如未擊穿，則毫安表指示的mA數即為泄漏電流值，電壓表指示的kV數即為耐壓試驗電壓值。
　　3 儀器及設備
　　3．1 試驗變壓器：容量應在0.5kVA以上。如用電壓互感器作電源時，其容量應在0.1kVA以上。
　　3．2 感應調壓器或自耦調壓器：容量應與試驗變壓器相匹配。
　　3．3 電壓表：應指示有效值，準確度為1.5級以內。當直接測量高壓時，應采用靜電電壓表或其他高壓測量裝置。
　　3．4 毫安表：準確度應為1.0級以內，其使用值應為儀表量程的15~85%。

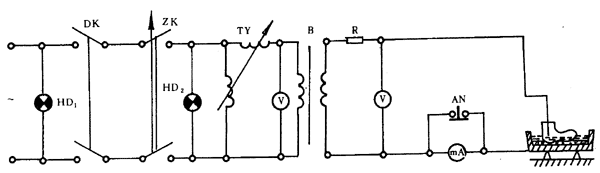

　　3．5 試驗電路：絕緣性能試驗電氣原理圖如圖1。
　　
　　圖1 電氣原則圖
　　HD₁、HD₂—指示燈；DK—刀開關；ZK—自動開關；TY—感應調壓器或自耦變壓器；B—試驗變壓器；R—保護電阻；V—電壓表及靜電電壓表；mA—毫安表；AN—按鈕
　　3．6 保護電阻：其電阻值按0.5~1Ω/V選擇。
　　4 試樣
　　4．1 試樣應用成品絕緣鞋（靴）。
　　4．2 經穿用后的試樣須用洗凈干燥后的絕緣鞋（靴）。
　　5 試驗方法

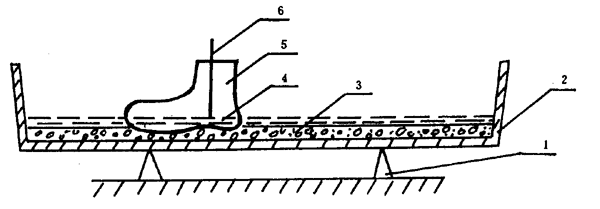

　　5．1 A法：試樣內電極為清水，外電極為置于金屬器皿的浸水泡沫塑料或水，如圖2所示。
　　
　　圖2 A法試驗示意圖
　　1―絕緣支點；2―金屬器皿；3―試樣外電極（浸水泡沫塑料或水）；4―試樣內電極（水）；5―試樣；6―金屬導線

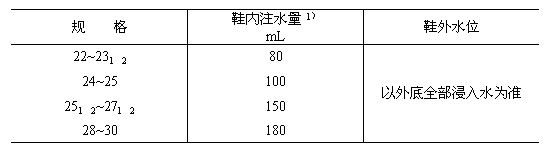

　　5．1．1 低壓絕緣膠鞋試樣內注水量及鞋外水位符合表1規定。
　　表1
　　
　　注：1）本表水量均以三型半計算，型差一型注水量應±10mL。
　　5．1．2 試驗電壓為20kV及以下時，絕緣靴試樣內、外水位應距靴口50mm處。
　　5．2 B法：試樣內電極為金屬鞋楦（其規格應與試樣鞋號一致）或鋪滿鞋底布的直徑不大于4mm的金屬粒子；外電極為置于金屬器皿的浸水泡沫塑料或水。
　　6 試驗條件
　　6．1 環境相對濕度：應低于85%。
　　6．2 試驗用水溫度：25±10℃。
　　6．3 放置時間：不少于1h。
　　7 試驗步驟
　　7．1 檢查儀器設備及接線，將電壓調至零位。
　　7．2 耐壓試驗時，以1kV/s的速度使電壓從零值升到規定試驗電壓值的75%，然后以100V/s的速度升到規定試驗電壓值。
　　7．3 從電壓升至規定試驗電壓值時開始計算持續時間。到達規定時間后測量并記錄泄漏電流值。然后迅速降壓至零值，但不得突然切斷電源。
　　8 試驗結果
　　8．1 在規定試驗電壓、持續時間條件下，試樣未擊穿時，表示耐壓試驗合格。
　　8．2 自電壓升至規定試驗電壓值時開始計算持續時間，到達規定時間后可直接從毫安表讀取泄漏電流值。精確至0.1mA。
　　9 試驗報告
　　試驗報告應包括以下內容：
　　a． 試樣名稱或代號；
　　b． 試驗環境條件；
　　c． 試驗方法、試驗電壓、持續時間、泄漏電流；
　　d． 試驗結果；
　　e． 試驗者；
　　f． 試驗日期。

　　附加說明：
　　本標準由中華人民共和國勞動部、中華人民共和國化學工業部提出。
　　本標準由化學工業部北京橡膠工業研究設計院、天津市勞動保護橡膠廠負責起草。
　　本標準主要起草人邵堯燮、許克智。
