發出指導書單位（部門）

中鐵三局電務公司神池南站擴能改造工程項目經理部部

電力技術室

審核人



發出指導書時間

2011年8月23日

編   號

神池改電技交-2011-01

編制人



收領人



1、本安全、技術交底書為電力電桿基坑施工專用。

2、嚴格按照本安全、技術交底書進行施工，確保安全、質量。

3、編制依據：

①《鐵路電力工程施工質量驗收標準》（TB10421-2003)

②《鐵路電力工程施工技術指南》（TZ207-2007)

③《鐵路工程施工安全技術規程》（TB10401.2－2003）

④《神池南站電力線路平面圖---朔黃擴能施電-01-1》

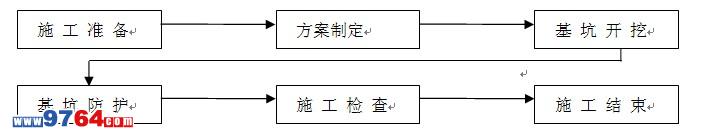

1、基坑施工前的必須先進行桿坑的定位，桿坑定位必須到以下兩點：

①、直線桿順線路方向位移不得超過測量檔距的3%

②、轉角桿、分歧桿的橫線路、順線路位移不應超過50mm。

2、電桿基礎坑深允許的偏差值為 。坑的定位與畫線挖坑前，應先檢查桿位標樁是否符合設計圖的要求，防止原勘測所設立的標樁因外力作用而發生變位或遺失。檢查時用標桿依三點成一線方法，測視標樁是否在線路中心線上，用皮尺復核標樁間的水平距離是否與設計圖一致，經檢查無誤后進行桿位的畫線工作，為了防止坑壁坍塌，保證施工安全，應根據不同的土質來確定坑壁的安全坡度及坑口的尺寸，見下表。





坑 口 尺 寸 表

注：B-坑口尺寸；

A-坑底尺寸（m），A=b+0.4；

b-桿根寬度（不帶卡盤或底盤）或底盤寬度（帶底盤）或拉線盤寬度；

H-坑的深度（m），H=c+0.1；

c-電桿埋深加底盤厚度（帶底盤）或拉線盤埋深加拉線盤厚度。

3、電桿埋深應做到：10m桿1.7m，12m桿1.9m，15m桿2.3m，變臺桿2.0m；

4、變臺桿的兩桿坑深應一致，且根開的中心偏差不應超過±30mm。

5、按照施工方案規定的的桿位下卡盤，但如果所挖基坑為石頭坑或土質很硬可取消。

6、卡盤的使用原則：

①、卡盤安裝在變臺桿的承力桿上，也就是最后一棵桿的內側

②、安裝前應將其下部土壤分層夯實；

③、埋設深度：其上平面距地面不應小于500mm，允許偏差為±50mm

與電桿連接應緊密

7、基坑回填土應做到：

①、土塊應打碎

②、回填時應每回填500mm夯實一次，回填過程應清除樹根雜草

③、松軟土質的基坑，回填時應增加夯實次數或采取加固措施

8、回填后的電桿基坑應設置防沉土層，土層上部面積不能小于坑后面積；培土高度應超出地面300mm

9、當采用抱桿立桿留有滑坡時，滑坡（馬道）回填土應夯實，并留有防沉層。

10、當基坑在路基邊坡上時，應在電桿周圍采取加固措施，涌磚石混凝土砌筑方形臺子等。











1、勞動組織

2、工機具



1、作業前施工負責人應向全體施工人員做現場施工交底，強調安全注意事項。

2、作業前施工負責人應向全體施工人員做現場施工交底，強調安全注意事項。

3、進行電桿坑開挖前，應對開挖地點地線管線情況做好調查，并及時與設備管理單位進行聯系交底，保證地下管線安全。

4、作業過程中，在接近地下電纜設備時，應該從設備兩側進行開挖，嚴禁用鎬刨。

基坑開挖過程中，操作人員應帶安全帽，基坑大于2米提土宜采用吊籃提土，以防物體墜落打擊。

5、基坑開挖過程中，棄土及棄石應堆放在坑口0、6米以外，堆土高度應不超過1、5米。

6、作業人員施工現場必須戴安全帽，施工完畢需做好安全防護，防止路人跌落基坑。

7、開挖基坑棄土應就近堆放，不得占用田地，道路，雨季施工注意基坑防護，防止基礎。

8、在便道中的基坑，在電桿組立前需做好安全防護，滿足車輛通行，電桿組立后，電桿上設置明顯的防護措施。
