工程名稱

XXX特大橋明挖基礎施工

施工圖號

XXX-58A

交底內容

一、明挖基礎施工

設計XX#、XX#、XX#墩基礎、XX#臺基礎采用明挖基礎。（明挖基礎結構圖見附圖）

采用全站儀對基礎位置進行精確放樣。在基坑坡頂2m外設置0.5m×0.5m坡頂截水溝，作好排水系統。確保基礎施工期間，地表水不得流入基坑內。

基坑開挖采用人工配合挖掘機進行，按擴大基礎的軸線位置、設計尺寸加周邊預留0.5m寬的工作寬度和0.5m寬的坑底截水溝進行開挖，基坑開挖坡度采用1：1.5。

基坑開挖至設計標高后，及時在基坑內環周設置1條0.5m×0.5m的截水溝并人工清除巖面松碎石塊，鑿出原巖面，放出基礎精確尺寸。并對基底平面位置、尺寸大小、基底高程和基底巖石承載力與設計資料進行對比，符合要求后進行鋼筋綁扎工作。

鋼筋加工在加工場里進行，運至現場人工鋪設安裝鋼筋。鋼筋保護層采用塑料墊塊。確保鋼筋保護層及混凝土外觀質量。

模板采用組合鋼模板，模板外側采用腳手架鋼管進行加固，并用鋼管或枕木支撐于基坑巖壁上。確保基礎尺寸符合設計要求。

擴大基礎混凝土施工采用分層施工，層間按設計要求設置接茬鋼筋，混凝土采用拌合站集中拌合，混凝土運輸車運輸至現場，泵送入模，插入式振搗器振搗。

混凝土初凝后，進行覆蓋養生，混凝土強度達到2.5Mpa后，對混凝土表面進行鑿毛清洗。擴大基礎臺階拆模標準：

①混凝土的養護時間為7d以上，每天灑水次數視環境濕度與溫度控制，確保證混凝土表面經常處于濕潤狀態；

②混凝土抗壓強度達到2.5Mpa；

③表層混凝土與環境之間的溫差不大于20℃；

④大風或氣溫急劇變化時不得拆模；

⑤在炎熱和大風干燥季節，應采取逐段拆模、邊拆邊蓋的拆模工藝；

⑥拆模時避免重撬硬砸，以免損傷混凝土面。

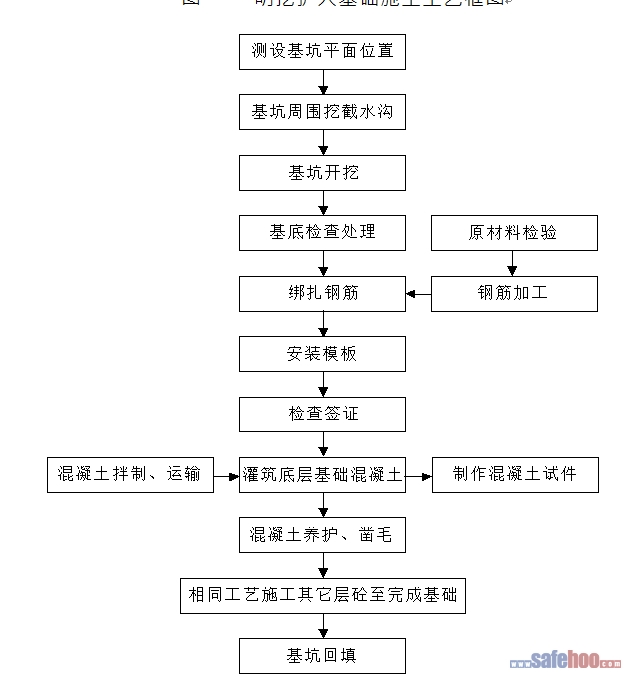

? ?圖一?? 明挖擴大基礎施工工藝框圖

擴大基礎施工完畢后，及時將基坑回填夯實。基坑底層采用C15混凝土回填，底層以上采用普通土分層對稱回填夯實。

明挖擴大基礎砼施工質量控制標準：

表一?????????????????? 明挖擴大基礎允許偏差

二、注意事項

1、加強安全生產管理工作，提高預測預防能力，消除事故隱患，使安全生產始終在受控狀態之中。施工人員上崗前進行崗前培訓，特殊工種經考試合格，持證上崗。實行各項安全生產崗位責任制。明確責任，把安全生產工作落實到每個人。施工臨時照明及機電設備的電線，應使用絕緣線，不得直接牽連在支架上。照明行燈及機電設備的移動線路，采用橡套電纜，對像套電纜定期試驗檢查。施工機械設備使用前進行強制性的安全檢查，加強保養，使其保持良好的工作狀態及具備完好的安全裝置。

2、做好施工現場的布置和排水系統設施，保證生活污水、生產廢水不污染水源；生活廢水、機械排放的含油污水按規定處理后排水指定區域；施工廢水集中沉淀處理后排放。

3、對施工人員進行文明施工教育，建立健全崗位責任制，把文明施工責任制落到實處，提高全體施工人員文明施工的自覺性，增強文明施工意識。

4、搞好與當地群眾和諧。施工工點掛牌施工。設置工點標牌，施工現場設置醒目的安全警示標志、安全標語，作業場所有安全操作規章制度，現場的施工用電安裝規范、安全、可靠，建設安全標準工地。

5、施工現場內各種器材堆放整齊，掛設標牌，標明材料規格、產地等，不同材料避免混放。各級負責人及施工人員一律掛胸卡上崗。現場施工人員及管理人員必須佩帶安全帽。

三、施工中若發現與施工現場不符，請即時與技術室聯系。施工中若出現有關不明問題及時與技術室商討解決，其他未盡事宜由施工現場領工補充。

四、附圖：明挖基礎結構圖

?

?

?

?

?

?

?

?

編制人

復核人

接收單位

接收人
