錨桿施工安全交底

　　評論：　 ? 收藏本頁

一、施工方法

1、錨桿的加工

（1）、Φ22組合中空錨桿的加工

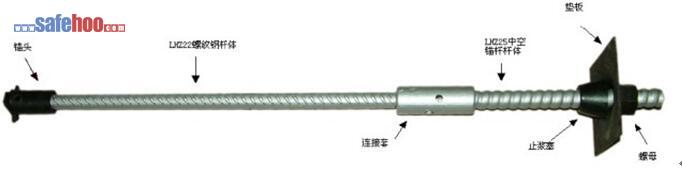

Φ22中空組合錨桿由50cm長的中空錨桿體系通過聯接套和Φ22螺紋鋼體系連接，Φ22螺紋鋼體系尾部安裝貓頭，中空錨桿體系安裝墊板、螺母、止漿塞組合而成，錨桿長度由Φ22紋鋼體系長度而定，具體連接要求見下圖：

（2）Φ22砂漿錨桿

Φ22砂漿錨桿由HRB335Φ22和錨墊板組裝而成。

2、錨桿的鉆孔及安裝

鉆孔采用用風動鑿巖機成孔。鉆孔作業前必須按各圍巖錨桿參數表要求定出孔位，并做出標記，以利于位置準確，錨桿鉆孔利用開挖臺階搭設簡易臺架施鉆，按照設計間距布孔（允許變差±150mm）；鉆孔方向盡可能垂直結構面或初噴砼表面；錨桿孔比桿徑大15㎜，鉆孔深度應大于錨桿設計長度10cm；成孔后采用高壓風清孔。

組合中空錨桿的安裝：將安裝好的錨頭、組合式連接套、排氣管的中空組合式錨桿體插入鉆孔內 →安裝止漿塞、墊板→螺母；砂漿錨桿的安裝：將截取好的Φ22鋼筋插入鉆孔內 →安裝墊板。錨桿的插入長度不得小于設計長度的95%。

各級圍巖錨桿安裝參數表

圍巖類型	錨桿設置部位	錨桿類型	單根長度	間距（環*縱）	每環根數
Ⅲ復合	拱部	Φ22組合中空錨桿	2.5	1.2*1.5	6
Ⅲ復合	邊墻	Φ22砂漿錨桿	2.5	1.2*1.5	10
Ⅳ復合	拱部	Φ22組合中空錨桿	3	1.2*1.2	7
Ⅳ復合	邊墻	Φ22砂漿錨桿	3	1.2*1.2	10
Ⅳ加強	拱部	Φ22組合中空錨桿	3	1.5*1.2	6
Ⅳ加強	邊墻	Φ22砂漿錨桿	3	1.5*1.2	11
Ⅴ復合	拱部	Φ22組合中空錨桿	3	1.5*1	7
Ⅴ復合	邊墻	Φ22砂漿錨桿	3	1.5*1	11
Ⅴ加強	拱部	Φ22組合中空錨桿	3	1.5*1	7
Ⅴ加強	邊墻	Φ22砂漿錨桿	3	1.5*1	12

3、注漿

錨桿統一采用M30砂漿，注漿機注漿

砂漿錨桿作業程序是：先注漿，后放錨桿，具體操作是：先將水注入牛角泵內，并倒入少量砂漿，初壓水和稀漿濕潤管路，然后再將已調好的砂漿倒入泵內。將注漿管插至錨桿眼底，將泵蓋壓緊密封，一切就緒后，慢慢打開閥門開始注漿。在氣壓推動下，將砂漿不斷壓入眼底，注漿管跟著緩緩退出眼孔，并始終保持注漿管口埋在砂漿內，以免漿中出現空洞，將注漿管全部抽出后，立即把錨桿插入眼孔，然后用木楔堵塞眼口，防止砂漿流失。錨桿孔中必須注滿砂漿，發現不滿須撥出錨桿重新注漿。砂漿應隨用隨拌，在初凝前全部用完，使用摻速凝劑砂漿時，一次拌制砂漿數量不應多于3個孔，以免時間過長，使砂漿在泵、管中凝結。

組合中空錨桿：安裝前，應檢查錨桿體鉆頭的水孔是否暢通，若有異物堵塞，應及時清理；錨桿體裝入設計深度后，應用水和空氣洗孔，直至孔口反水或返氣；注漿料應由桿體中孔灌入,錨孔內的砂漿由下向上充盈，待排氣管口有水泥砂漿滲出，即可停止注漿，注漿完成后應立即安裝堵頭。

在砂漿凝固前，不得隨意敲擊、碰撞和拉拔錨桿，錨注完成后，應及時清洗，整理注漿用具，除掉砂漿凝聚物，為下次使用創造好條件。

二、安全要求

（1）注漿管不準對人放置，以防止高壓噴出物射擊傷人。

（2）錨桿簡易臺架應安置穩妥。
（3）作業中如發生風、水、輸料管路堵塞或爆裂時，必須依次停止風、水、料的輸送。

三、如現場發生其它異常情況，請及時聯系現場技術人員。

現場技術員：朱軍聯系電話：18606278993
