工程名稱
|
B座教學樓室內給排水工程及消防工程
|
交底日期
|
2011-12-11
|
|||||
|
分項工程
|
室內給排水工程及消防工程的預留預埋
|
|
|
|||||
|
|
|
|||||||
|
交底記錄：
一、主要材料及其要求
1.鋼套管所用管材為無縫鋼管，管材材質應合格，并有合格證，管材不得有彎曲，銹蝕、凹凸不平等現象。
2.防水套管止水環采用10㎜厚鋼板，鋼板表面應光潔，無嚴重銹蝕現象。
二、主要機具
1.無齒鋸、電焊機、氣焊工具。
2.水平尺、盒尺、手錘、細線等。
三、作業條件
1.穿墻套管（或防水套管）應在墻體鋼筋綁扎完后，墻體模板支設之前進行。
2.樓板預埋套管應在樓板模板支設完后,用紅丹漆在模板上畫出鋼套管的位置和大小，待樓板鋼筋鋪設完成后再把鋼套管固定于鋼筋上。
3.樓板預留管洞應在樓板模板支設后在模板上畫出預留的大小位置，鋼筋綁扎完后再放入預留洞模具。
四、工藝流程
1.防水套管安裝
加工鋼套管→加焊止水環→套管填塞→標定防水套管安裝的平面位置、標高→焊接固定鋼套管→防水套管周圍鋼筋加強→看護套管→清理套管。
2.普通鋼套管安裝
預留洞模具采用鋼管，并在鋼管頂端內焊接提手。
3.樓板預留管洞
測定樓板預留管洞的位置→用紅丹漆畫出預埋洞的大小、位置→放入預留洞模具→拔出模具、清理洞口。
|
||||||||
|
審核人
|
|
交底人
|
|
接受交底人
|
|
|||
|
工程名稱
|
B座教學樓室內給排水工程及消防工程
|
交底日期
|
2011-12-11
|
|||||
|
分項工程
|
室內給排水工程及消防工程的預留預埋
|
|
|
|||||
|
|
|
|||||||
|
交底記錄：
五、具體施工方法及技術措施
1. 預留洞
1.1 預留洞模具采用鋼管。
1.2 頂板模板支設完后，在頂板模板上用紅丹漆畫出預留洞的大小位置，以便于板筋綁扎時能采取避讓和加強措施。
1.3 鋼筋綁扎完成后,把預留洞模具(鋼管外表涂刷機油并焊接提手)放在畫圈位置，用16#鉛絲與鋼筋固定。
1.4 混凝土澆注時應派專人看護模具,使其不得移位。
1.5 混凝土達到一定的強度后(一般7小時后)拔出預留洞模具，清理洞口。
1.6 預留孔洞比管道套管大一號。
2.套管安裝

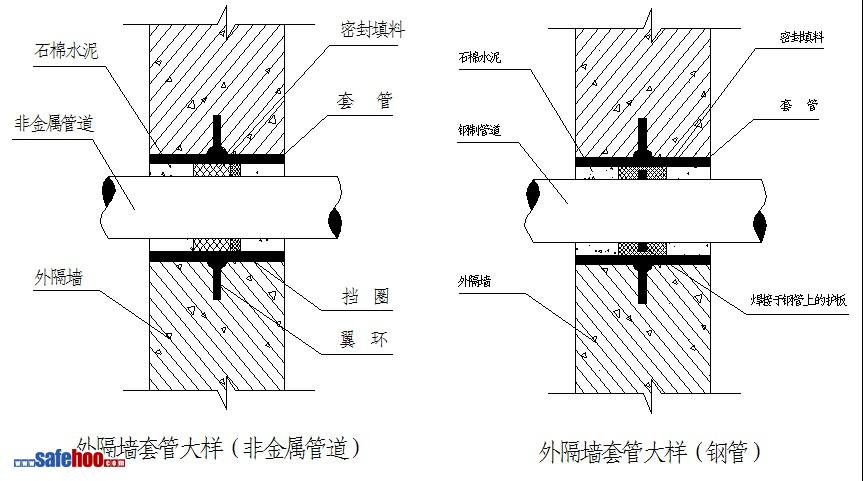

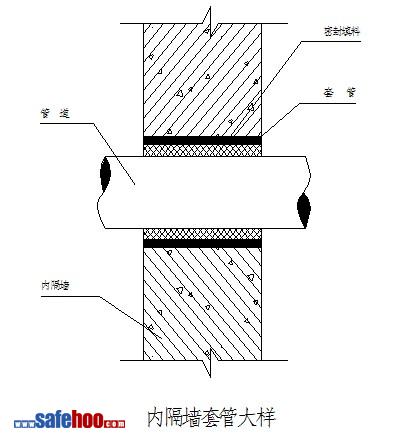

2.1剛性防水套管安裝見下圖
2.2普通套管采用鋼套管，大小應按設計圖紙要求。
2.3 用無齒鋸或氣割工具割斷要加工鋼套管。
2.4 在鋼套管上焊接止水環，止水環采用10㎜厚鋼板加工而成。內環直徑大于套管外徑2-4㎜，外徑比內徑大100-200㎜焊接應嚴密，沒有漏洞、砂眼、氣孔等現象。
2.5 在套管內填塞黃泥拌鋸末，填塞應結實。
2.6 把套管運到安裝地點，測定套管安裝的準確位置。并把鋼套管點焊固定于已綁扎好的鋼筋上。注意套管的水平、平整、垂直于墻體或頂板，套管兩頭與墻體表面平齊。
|
||||||||
|
審核人
|
|
交底人
|
|
接受交底人
|
|
|||
|
工程名稱
|
B座教學樓室內給排水工程及消防工程
|
交底日期
|
2011-12-11
|
|||||
|
分項工程
|
室內給排水工程及消防工程的預留預埋
|
|
|
|||||
|
|
|
|||||||
|
交底記錄：
六、質量保證
1.套管的長度應與墻體厚度相同,墻體厚度短,易將套管埋沒。
2.焊接套管應牢固,以免被搗棒振動脫落。
3.套管表面應光潔、不得涂刷防銹漆。
4.套管、管洞的大小、位置施工班組核準后，由技術員復核，再報監理工程師驗收。
七、應注意的安全問題
1、進入現場必須戴好安全帽。不得穿拖鞋、短褲或者赤膊、光背進入現場。
2、嚴禁班前、班中喝酒。
3、焊工必須持焊工操作證上崗作業，不得無證上崗。
4、高空臨邊作業必須系好安全帶，且派專人監護。
5、更換場地移動焊把線時，應先切斷電源，不得手持焊把線爬梯登高。
6、班組內部人員發生爭執，或與其它專業施工人員發生爭執時，不得打架鬧事，必須先報知項目管理人員。
7、使用機電設備、機具前應檢查確認性能良好，電機機具的漏電保護裝置靈敏有效，不得"帶病"運轉。
  |
||||||||
|
審核人
|
|
交底人
|
|
接受交底人
|
|
|||
