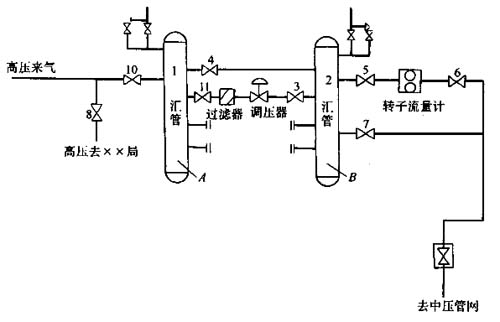

圖1-13-2　高壓管道置換(一)
?

　　3.中壓管道置換
??? 中壓管道置換見圖1-13-4。檢查中壓管道置換路線所有閥門，使其處于關閉狀態，2#、3#、4#、5#閥門后暫不置換，均需加裝盲板，分別在1#、2#、3#閥前放散管加裝膠管，用鐵絲固定好，并將膠管引到閥井外3m處進行置換放散；在調壓站出口閥門后裝U形壓力計，調整其開度，使其出口壓力不大于2000Pa；當1#放散點聞到臭味時，檢測其含氧量，當小于2％時，關閉放散閥，拆除放散膠管并檢查閥門井內管道、配件及其連接處的嚴密性。2#、3#閥門井放散點操作與1#閥井相同。關閉調壓站出口閥門后的放散閥，拆除U形壓力計，緩慢打開出站閥門。在1#閥門后裝設U形壓力計，在4#、5#、6#、7#閥門前裝設放散膠管，膠管引至閥井外3m處進行放散。緩慢打開1#球閥，隨時調整其開度，使其壓力不大于2000Pa，進行置換放散，技術要求與上述閥井操作相同；當置換完成后拆除1#球閥處的U形壓力計，關閉各閥井中的放散閥并拆除膠管，緩慢打開1#閥門。至此，中壓管道置換完成。
?

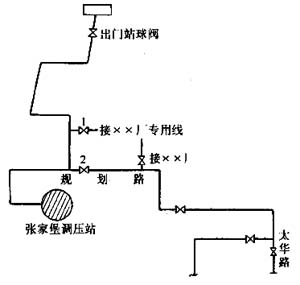

圖1-13-3 高壓管道置換(二)

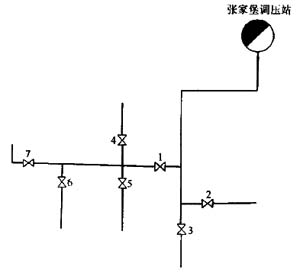

圖1-13-4 中壓管道置換

　　4.低壓管道置換
??? 置換方法和技術要求與中低管道基本相同。關閉中低壓調壓箱出口閥門，在調壓箱放散管接膠管引至遠離住宅與明火處，打開放散閥，稍開中壓管道支管閥門，隨時調整控制送氣壓力。當放散管排出燃氣含氧量小于2％時，關閉放散閥，拆除放散膠管，調壓器調壓至用戶使用壓力。
