轍又用貝氏體鋼熱處理工藝研究

文檔作者：曹棟2 康杰2 龍曉燕2 王艷輝2 張福成文檔來源： 1．燕山大學亞穩材料制備技術與科學國家重點實驗室 2．燕山大學材料科學與工程學院		點擊數：	更新時間： 2025年10月05日
下載地址：點擊這里	文件大?。?1.05 MB 共7頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共7頁]

本文件共7頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.05 MB 共7頁文件格式：PDF 下載點數：1 點（VIP會員免費）

下一篇：用硫脲從含銀濕法煉鋅廢渣中浸出銀

上一篇：中和渣在澳斯麥特熔煉爐回收利用的生產實踐

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

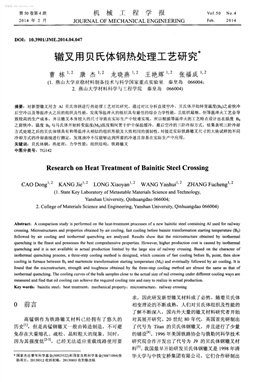

第5O卷第4期
2014年2月
機械工程學報
JOURNAL OF M ECHANICAL ENGINEERING
VO1．50 NO．4
Feb． 2014
DoI： 1O．3901／JM E．2014．04．047
轍又用貝氏體鋼熱處理工藝研究木
曹棟 ，2 康杰 ，2 龍曉燕 ，2 王艷輝 ，2 張福成 ，2
f1．燕山大學亞穩材料制備技術與科學國家重點實驗室秦皇島066004；
2．燕山大學材料科學與工程學院秦皇島066004)
摘要：對新型轍叉用含A1貝氏體鋼進行熱處理工藝對比研究。通過對比分析直接空冷、貝氏體開始轉變溫度(Bs)之前快冷
后空冷以及等溫淬火之后的組織及性能，發現等溫淬火的組織具有最佳的綜合力學性能，且組織最細。但等溫淬火工藝會導
致較高的生產成本，并且轍叉本身較大的尺寸導致在實際生產中較難實現。所以根據等溫淬火的工藝特點設計出在溫度B
之前快冷，溫度B 與馬氏體開始轉變溫度(Ms)溫度期間置于爐中保溫緩冷，最后空冷的三階冷卻方式，結果表明三階冷卻
方式處理之后的貝氏體鋼具有和等溫淬火相似的組織形貌及大致相同的強韌性。對接近實際鐵路轍叉尺寸的大塊試樣的不同
冷卻方式的冷卻曲線進行測定，發現油冷不僅能夠達到所需的冷速且容易在實際生產中應用。
關鍵詞：貝氏體鋼；熱處理；力學性能；組織結構；鐵路轍叉
中圖分類號：TG142
Research on Heat Treatment of Bainitic Steel Crossing
CAO Dong ， KANG Jie ， LONG Xiaoyan ， W ANG Yanhui ， ZHANG Fucheng ’
(1．State Key Laboratory of Metastable Materials Science and Technology,
Yanshan University,Qinhuangdao 066004；
2．College of Materials Science and Engineering，Yanshan University,Qinhuangdao 066004)
Abstract：A comparison study is performed on the heat—treatment processes of a new bainitic steel containing A1 used for railway
crossing．Microstructures and properties obtained by air cooling，fast cooling before bainite transformation starting temperature(Bs)
followed by air cooling and isothermal quenching are analyzed．Results show that the microstructure obtained by isothermal
quenching is the finest and possesses the best comprehensive properties．However,higher production cost is caused by isotherm al
quenching and it is not available in actual production limited by the large size of railway crossing．Based on the character of
isothermal quenching process，a three-step cooling method is designed，which consists of fast cooling before Bs point，then slow
cooling in furnace between Bs and martensite transformation starting temperature(Ms)and eventually followed by air cooling．It is
found that the microstructure，strength and toughness obtained by the three·step cooling method are almost the same as that of
isothermal quenching．The cooling curves of the bulk samples close to the actual size of rail crossing under different cooling ways are
measured and find that oil cooling can achieve the required cooling rate and easy to realize in actual production．
Key words：bainitic steel；heat treatment；mechanical property：microstructure；railway crossing
0 前言
高錳鋼作為鐵路轍叉材料已經擁有了悠久的
歷史【1】，但是高錳鋼轍叉一般由鑄造制造，不可避
免存在大量縮孔、疏松、晶粒粗大的現象，同時，
因為其強度低 。]，已經無法適應重載線路使用要
國家杰出青年科學基金(5O925522)和國家自然科學基金(5O871094)資
助項目。20130312收到初稿，20130803收到修改稿
求，因此研發新型轍叉材料成了必然。隨著貝氏體
相變理論的不斷成熟，人們對貝氏體組織及性能的
了解不斷深入，國內外大量的轍叉材料研究者開始
對其展開研究。20世紀8O年代，英國首先研制出
了代號為Titan的貝氏體鋼轍叉，并且進行了少量
的鋪設 J。1996年美國鐵路協會與俄勒岡科學技術
研究院合作開發出了代號為J9的貝氏體鋼轍叉材
料 J。我國最早開始研發貝氏體鋼轍叉是1998年清
華大學與中鐵寶橋集團有限公司，它們合作研制出
學兔兔 www.xuetutu.com
48 機械工程學報 第50卷第4期
的具有良好低溫沖擊韌度的新型Mn．B系鐵路轍叉
用貝氏體鋼，該鋼的抗拉強度大于1 300 MPa，同
時具有較好的韌性， 為我國貝氏體鋼轍又的研究和
應用奠定了基礎【oJ。后來浙江貝爾通信集團有限公
司與鐵道部科學研究院共同開發了MnSiCrMoNi系
貝氏體鋼組合轍叉，并得到廣泛應用。燕山大學經
過多年的努力開發了鐵路轍叉專用含鋁貝氏體鋼，
其綜合力學性能十分優異 J。目前，我國貝氏體鋼
轍叉已經在鐵路線路上廣泛應用，并且在1 60 km／h
以上運行速度的鐵路線路上使用的轍叉基本都是采
用貝氏體鋼制造。
英國劍橋大學GARCIA等 研究發現鋼中添加
適當的Al，可以增加鋼的貝氏體相變驅動力，從而
加快貝氏體轉變。隨后燕山大學課題組研究發現，
含Al貝氏體鋼不僅具有優異的綜合力學性能，而且
具有低的氫脆敏感性，還大幅度提高了鋼的延遲斷
裂性能Uo-121研究。研究還發現，含A1貝氏體鋼的耐
磨性能明顯高于普通高錳鋼 。另外，GRAJCAR
等【l J通過對一種A1代Si的TRIP鋼(相變誘發塑性)
的不同冷卻方式的研究發現，Al可以增加鋼中殘余
奧氏體的穩定性，并且不同的冷卻方式對貝氏體鐵
素體及殘余奧氏體體積分數影響很大。因此，含Al
貝氏體鋼是一種制造鐵路轍叉的理想材料。通過改
變熱加工工藝來提高貝氏體鋼轍叉材料的性能也是
一種經濟有效的方法，有研究發現在一種高強度鋼
中，分別在較高溫度下等溫淬火和較低溫度下等溫
淬火的兩階冷卻方式可以使得組織避免出現較大塊
的殘余奧氏體組織，與其他任何單一溫度下等溫淬
火所形成的組織相比，這種兩階冷卻方式下所產生
的貝氏體鐵素體板條及殘余奧氏體更有益于力學性
能【l 。連續冷卻可以使貝氏體孕育期增長，使等溫
轉變圖向右下方移動，而在連續冷卻的過程中，加
快冷卻速度可以使組織中貝氏體鐵素體細化程度增
大，質量分數增加，板條中的位錯密度增加，從而導
致塑性下降，強度增加Llo。¨J。所以為了轍叉用貝氏體
鋼具有最佳的強韌性配合，研究其在不同溫度區間的
冷卻方式和冷卻速度對最終組織及性能的影響十分
重要。本文通過對一種轍又用含Al貝氏體鋼分別在
高溫、中溫和低溫區間，以不同的冷卻方式和冷卻速
度進行熱處理，研究其組織構成和力學性能差異，優
化出最佳的含Al貝氏體鋼熱處理工藝，同時，研究
了如何在實際應用中實現這種熱處理工藝。
1 試驗方法
選取的試驗用鋼化學成分(質量分數)如表1所
示。將鑄造完成的試驗用鋼分別鍛造成斷面尺寸為
25 mmx25 mm及130 mmx 180 mm(接近實際鐵路轍
又截面)兩種試樣。使用Gleeble-3500測得該鋼的馬
氏體轉變開始溫度(M。)為31O℃。本研究模擬了實
際鐵路轍叉的熱處理工藝，也就是利用斷面尺寸接
近實際轍叉斷面尺寸的大塊試樣進行了熱處理試驗
研究。
表1 試驗用鋼化學成分 ％
元素 C Si Mn Cr A1
質量分數0 34
P
質量分數 O．84 O．Ol O．O2 O．001 8 O．005 O．007
表2給出了試驗用貝氏體鋼的熱處理工藝條
件，首先將試樣加熱到920℃保溫1 h進行奧氏體
化處理，然后按照A1～A9的不同冷卻方式冷卻。
為了提高殘余奧氏體穩定性，增加貝氏體鋼強韌性，
所有試樣又進行了320℃保溫1 h的回火處理。選
擇的熱處理工藝目的是研究貝氏體鋼在高溫、中溫、
低溫區間冷卻方式和冷卻速度對其組織和性能的影
響。經過上述熱處理的試樣，對其力學性能進行了
測定，包括硬度、拉伸和沖擊。拉伸試驗采用厚度
為3 mm、寬度為10 mm 的板狀拉伸試樣，其標距
為25 mE，拉伸變形速度為0．034 mm／s。沖擊試驗
采用標準的夏比u型缺口試樣，尺寸為10 mmx10
mmx55 mm。采用Axiovert 200 Mat型數字金相顯
微鏡觀察各種熱處理工藝之后的金相組織，所用腐
蝕劑為2％硝酸酒精。采用x 射線衍射儀(X—ray
diffraction，XRD)~0定殘余奧氏體體積分數及殘余
奧氏體中碳的質量分數，XRD試驗測試時，x射線
掃描速度為2。／min。對于殘余奧氏體體積分數的
計算采用了奧氏體相的200、220和311衍射峰以及
鐵素體相的200和211衍射峰數據，殘余奧氏體體
積分數的計算公式為
= 嘉 ／【 喜苦+ 薈簧j
式中， 為鋼中奧氏體相的體積分數；n為計算用
的相應衍射峰數目，a代表鐵索體，，．代表殘余奧氏
體， 為衍射峰積分強度，尺為材料散射因子，其大
小為
R： FzP eXpf一2 1
V sin0sin20 、
式中，媯衍射角， 為單胞體積，F為結構因子，
尸為多重性因子，exp(-2M)為溫度因子。
學兔兔 www.xuetutu.com
2014年2月 曹棟等：轍叉用貝氏體鋼熱處理工藝研究 49
表2 試驗用貝氏體鋼熱處理工藝
工藝代號 冷卻方式
A1 直接空冷至室溫
空冷至500℃ 后，以0．08℃／s速度緩冷1 h，隨后空冷
～ 至室溫
空冷至500℃后， 以0．1℃／s速度緩冷1 h，隨后空冷
? 至室溫
A4 以1．4℃／s快冷至500℃ ，隨后空冷至室溫
以1．4℃／s快冷至500℃，隨后以O 08℃／s的速度緩
? 冷1 h， 隨后空冷至室溫
以1．4 ℃／s快冷至500℃，隨后以0．1℃／s的速度緩冷
A6
1 h，隨后空冷至室溫
以1，7℃／s快冷至400℃ ，隨后以0．04℃／s的速度緩
? 冷1 h，隨后空冷至室溫
以1．7℃／s快冷至400℃ ，隨后以0．03℃／s的速度緩
A8 冷1 h
， 隨后空冷至室溫
A9 330℃鹽浴中等溫1 h，隨后空冷至室溫
利用TEM一2010透射電鏡對貝氏體微觀組織進
行觀察，樣品采用TenuPol一5型雙噴電解減薄儀雙
噴制備，雙噴所用電解拋光液為7％高氯酸+93％冰
醋酸溶液，電解拋光工作電壓為28 V。
利用鎳鉻鎳硅熱電偶測定模擬實際轍叉尺寸
試樣的冷卻曲線，試樣尺寸為200 i-nn]x130 nllTlX180
mm 的方坯。為了測試其冷卻曲線，分別在距試樣
表面20 mn'l和90 turn位置加工直徑為412 rnl／1、深
為30 mm 的小孔，用于設置熱電偶。
2 試驗結果及分析
表3給出了試驗用貝氏體鋼經不同熱處理工藝
處理后的力學性能及殘余奧氏體體積分數。首先對
直接空冷(A1)、貝氏體轉變溫度Bs之前快冷后空冷
(A4)以及等溫淬火(A9)這三種工藝的組織及性能分
析，可以看出：A9工藝具有最佳的綜合力學性能，
同時，在Bs溫度之前快冷之后的A4工藝抗拉強度
較A1工藝更高，同時沖擊韌度也有所增加。
表3 試驗用鋼經各種熱處理工藝處理后力學性能及殘余奧氏體體積分數
工藝 硬度HRC 沖擊韌
flJT／Icm
伸長率 斷面收縮率 屈服強度／ 抗拉強度／ 殘余奧氏體體積分數
(％) (％) MPa MPa (％)
12．7 31．1 1 218 1 622 9．5
9．5 21．2 1 144 l 555 10．2
l1．8 3O．6 1 l83 l 577 l2．2
l2．9 26．1 1 437 l 788 l1．7
l2．0 25．6 1 083 l 533 l1．8
14．9 33．9 1 l32 1 532 17．0
17．6 36．5 1 059 l 520 18．7
12．O l6．2 906 1 467 16．9
18．1 36．1 l l62 1 598 8．9
殘余奧氏體中碳質量分數
(％)
49．9
48．6
48．6
51．7
46．9
47．5
46．4
45．2
49．2
圖1所示為貝氏體鋼在不同熱處理工藝條件下
的XRD 圖譜，可以看出，轍叉用貝氏體鋼經過各
種熱處理工藝處理后，都為鐵素體和奧氏體兩類衍
射峰。但A4工藝殘余奧氏體體積分數較Al工藝有
所提高，A9工藝殘余奧氏體體積分數最少，見表3。
圖2給出了貝氏體鋼在經過不同熱處理工藝處理之
后的金相及透射電鏡組織，可以看出，Al、A4、
A9工藝下得到的組織形貌明顯不同，A1工藝的組
織多為板條狀；A4工藝的組織呈片狀；A9工藝的
組織呈針葉狀。而從微觀組織分析結果可以看出，
貝氏體鋼組織均由貝氏體鐵素體板條及板條間殘余
奧氏體構成，其中亮色條狀為貝氏體鐵素體，暗色
的為殘余奧氏體。統計可知，A1、A4、A9工藝貝
氏體鐵素體板條厚度分別215 nm、184 nii1和160
nm，可見，A9工藝處理的貝氏體鋼中貝氏體鐵素
體板條厚度最小。
由于A1工藝是在Bs溫度之前冷卻速度過慢，
魁
驥
1 0a
A9 = 富 螢 鴦 耋蠶 耋
A8
A7
A6
A5
A4
A3 ^
A2
A1
20 4O 60 80 100 120
衍射角20f。)
圖1 貝氏體鋼經不同熱處理工藝處理后的XRD 圖譜
所以在冷卻過程中，貝氏體相變在較高的溫度下發
生，有較多的上貝氏體組織形成，導致各項性能較
差。而加快冷速之后的A4工藝處理后，殘余奧氏
體體積分數有所提高，說明加快冷卻速度可以防止
舳踮 ％
O O 1 O O O O O O
∞ "
舵 斛 能
學兔兔 www.xuetutu.com
學兔兔 www.xuetutu.com
學兔兔 www.xuetutu.com
52 機械工程學報 第50卷第4期
噴霧達不到所需冷卻速度，澆水雖然可以達到所需
冷速，但是澆水過程極不容易控制，而油冷不僅能
夠達到所需的冷速，且容易在實際生產中實現。所
以實際轍叉最合適的高溫區間快速冷卻方式為
油淬。
4 結論
(1)轍叉用含鋁貝氏體鋼經過等溫鹽浴淬火處
理，具有最細的貝氏體鐵素體組織和最佳的綜合力
學性能。
(2)根據等溫淬火工藝特點，設計出在Bs溫度
以上快冷、Bs～Ms溫度區間緩冷、Ms溫度以下空
冷的貝氏體鋼轍叉的三階冷卻熱處理工藝，并且當
快冷速度約為1．7~C／s，緩冷速度約為0．04~C／s時
得到的貝氏體鋼的組織形貌和力學性能與等溫鹽浴
淬火熱處理工藝獲得的結果相近。
(3)油冷是實際轍叉在高溫區快速冷卻的最佳
方式，且容易在實際生產中實現。
參考文獻
[1]FRANK E E．Evolution of the rail-bound manganese frog
[J]_Transportation Research Record，1986，1071：43-48．
[2]張福成．高錳鋼轍叉材料研究進展[J]．燕山大學學報，
2010，34(3)：189—193．
ZHANG Fucheng．Research progress of high manganese
crossing steels[J]．Journal of Yanshan University,2010，
34(3)： l89-193．
[3]楊志南，張福成，張明，等．高錳鋼轍叉機械沖擊預硬
化工藝研究[J】．機械工程學報，201 1，47(16)：20-24．
YANG Zhinan，ZHANG Fucheng，ZHANG Ming，et a1．
Study on mechanical impact pre-hardening technology of
high manganese steel crossing[J]．Journal of Mechanical
Engineering，201 1，47(16)：20-24．
[4]PENDLETON D，RCOMPTON K，J0NES E G Welded
and cast—cetre crossings accepted after trial[J]．Railway
Gazette Intemational，1 986(3)：1 76—1 77．
【5】DAVID D，MITON S，HUSEYIN S．Development of
bainitic flogs for HAL service[J]．Railway Track &amp;amp;
Structures，1997，35(12)：14—16．
[6】方洪生，陳顏堂，鄭燕康．鐵路轍叉專用超強高韌可焊
接空冷貝氏體鋼：中國，98124899．3[P]．2000．06—14．
FANG Hongsheng，CHEN Yantang，ZHENG Yankang．
Air-cooled bainitic steel with high strength and toughness
used for railway crossing： China， 98124899_3[P]．
2000．06．14．
[7】張福成，鄭煬曾， 呂博．鐵路轍又專用含鎢鋁貝氏體
鍛鋼：中國，CN1880497[P]．2006—12-2O．
ZHANG Fucheng，ZHENG Yangzeng，LU Bo．Bainite
forging steel contained W used for railway crossing：
China，CN1 880497[P]．2006—12—20．
[8] 8 張福成，王天生，呂博，等．高鋁納米貝氏體鋼高速
鐵路轍又及其制造方法： 中國，CN101748331A[P]．
2010—06．23．
ZHANG Fucheng，WANG Tiansheng，LU Bo，et a1．
Naono-·bainite steel with high A1--containing and its
manufacturing method： China， CN101748331A[P]．
2010．06—23．
[9]GARCIA M C，CABALLERO F G BHADESHIAU H K
D H．Acceleration of low-temperture bainite[J]．ISIJ
International，2003(43)：1821—1825．
【1 0]ZHENG Chunlei，LU Bo，CHEN Cheng．Hydrogen
Embrittlement of a manganese·aluminum high—strength
bainitic steel for railway crossings[J]．ISIJ International，
20l1(51)：1749—1753．
【11】張福成，楊志南，康杰．鐵路轍叉用貝氏體鋼研究進展
[J]．燕山大學學報，2013，37(1)：1-7．
ZHANG Fucheng，YANG Zhinan，KANG Jie．Research
progress of bainitic steels used for railway crossing[J]．
Journal ofYanshan University,2013，37(1)：1-7．
[12】張福成，呂博，鄭春雷．高錳鋼和貝氏體鋼轍叉失效機
理及其磨面組織[J]．機械工程學報，2008，44(12)：
232．243．
ZHANG Fucheng，LO Bo，ZHENG Chunlei．Failure
mechanism and worn surface microstructure of high
manganese steel and bainite steel crossings[J]．Chinese
Journal of Mechanical Engineering，2008，44(12)：
232．243．
[13]但銳，鄭春雷，張福成，等．氫對貝氏體轍叉鋼摩擦磨
損行為的影響[J]．機械工程學報，2012，48(20)：33—38．
DAN Rui，ZHENG Chunlei，ZHANG Fucheng，et a1．
Efects of hydrogen on wear behavior of bainitic steel
used for crossing[J]．Journal of Mechanical Engineering，
2012，48(20)：33-38．
[14]GRAJCAR A，ZALECKI KUZIAK R．Designing of
cooling conditions for Si—A1 microalloyed TRIP steel on
the basis of DCCT diagrams[J]．Journal ofAchievements
(下轉第59頁)
學兔兔 www.xuetutu.com
2014年2月 徐明秀等：疲勞過程中磁記憶信號變化的機理 59
Beijing：China Electric Power Press，2000．
[22]馮端．金屬物理學(第四卷)：超導電性和磁性[M】．北
京：科學出版社，1998．
FENG Duan． Metal physics (Book four) ：
Superconductivity and magnetism[M]．Beijing：Science
Press，1 998．
【23]XU Mingxiu，WU Dabo，XU Minqiang，et a1．The metal
magn etic memory detection of rotating bending fatigue
damage for 45QT steel[J]．Advanced Science Le~ers，
2011，4(4·5)：1627-1632．
[24]徐章遂，徐英，王建斌，等．裂紋漏磁定量檢測原理與
應用[M】．北京：國防工業出版社，2005．
XU Zhangsui，XU Ying，WANG Jianbin，et a1．The
principle and application of crack leakage magn etic
quantitative test[M]．Beijing：National Defence Industry
Press，2005．
[25]苑德福，馬興?。判晕锢韺W[M】．成都：電子科技大
學出版社，1994．
YUAN Defu，MA Xinglong．Magnetism physics[M]．
Chengdu：University of Electronic Science&amp;amp; Technology
Press，1 994．
[26】LO C C H，TANG F，JILES D C，et a1．Evaluation of
fatigu e damage using a magnetic measurement technique
[J]．IEEE Transactions on Magnetics，1999，35(5)：
3977．3979．
[27]徐明秀．鐵磁材料疲勞過程中的磁效應研究[D】．哈爾
濱：哈爾濱工業大學，2012．
XU Mingxiu． Research on the magnetic efects of
ferromagnetic material in the process of fatigue[D]．
Harbin：Harbin Institute ofTechnology，2012．
[28]LENG Jiancheng，XU Minqiang，LI Jianwei，et a1．
Characterization of the elastic—plastic region based on
magnetic memory efect[J]． Chinese Journal of
Mechanical Engineering，20 1 0，23(4)：532—536．
作者簡介：徐明秀(通信作者)，女，1983年出生，博士后，講師。主要
研究方向為疲勞損傷檢測。
E-mail：xmxyippee@gmail．com
陳章華，男，1959年出生，博士，教授，博士研究生導師。主要研究方
向為微細觀結構的損傷與失效。
E—mail：chenzhanghua@ustb．edu．cn
(上接第52頁)
in Materials and Manufacturing Engineering， 2011，
45(2)：115-124．
[15】I-EASE K，GARCIA-MATEO C，BHADESHIAU H K D
H． Bimodal size-distribution of bainite plates[J]．
Materials Science &amp;amp; Engineering A，2006，"438—440：
145．148．
[16】ZHENG Dongsheng，ZHU Fuxian，LI Yanmei，et a1．
Efect of cooling pa~erns on microstructure and
mechanical properties of hot-rolled Nb microalloyed
multiphase steel plates[J]．Journal of Iron and Steel
Research International，200 1，1 8(8)：46-62．
[17】HYO K S，SANG Y S，BYOUNGCHUL H，et a1．Efects
of carbon equivalent and cooling rate on tensile and
Charpy impact properties of high-strength bainitic steels
[J]．Materials Science&amp;amp; Engineering A，201 1，530：
530．538．
作者簡介：曹棟，男，1988年出生。主要研究方向為貝氏體鋼。
E-mail：ql19616654@163．com
張福成(通信作者)，男，1964

網友評論 more

冶金安全論文最新內容

01-25
