2．高爐煤氣洗滌水處理工藝流程

高爐煤氣洗滌水處理工藝主要包括沉淀(或混凝沉淀)、水質穩定、降溫(有爐頂發電設施的可不降溫)、污泥處理四部分。沉淀去除懸浮物采用輻射式沉淀池為多，效果較好。國內采用的工藝流程有如下幾種。

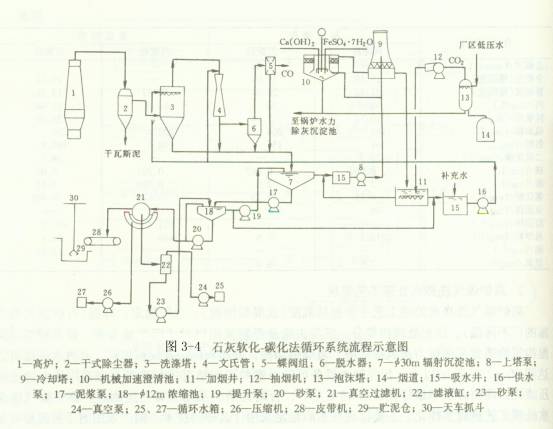

(1)石灰軟化—碳化法工藝流程 洗滌煤氣后的污水經輻射式沉淀池加藥混凝沉淀后，出水的80％送往降溫設備(冷卻塔)，其余20％的出水泵往加速澄清池進行軟化，軟化水和冷卻水混合流人加煙井，進行碳化處理，然后泵送回煤氣洗滌設備循環使用。從沉淀池底部排出泥漿，送至濃縮池進行二次濃縮，然后送真空過濾機脫水。濃縮池溢流水回沉淀池，或直接去吸水井供循環使用。瓦斯泥送人貯泥倉，供燒結作原料。工藝流程見圖3－4。

?

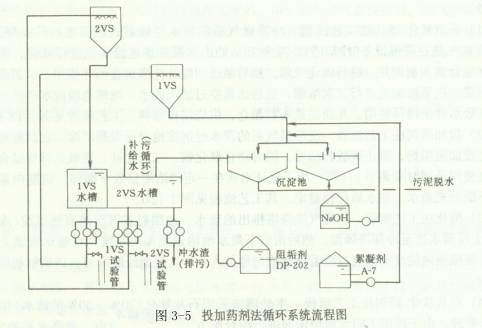

(2)投加藥劑法工藝流程 洗滌煤氣后的廢水經沉淀池進行混凝沉淀，在沉淀池出口的管道上投加阻垢劑，阻止碳酸鈣結垢，同時防止氧化鐵、二氧化硅、氫氧化鋅等結合生成水垢，在使用藥劑時應調節pH值。為了保證水質在一定的濃縮倍數下循環，定期向系統外排污，不斷補充新水，使水質保持穩定。其工藝流程見圖3－5。
?

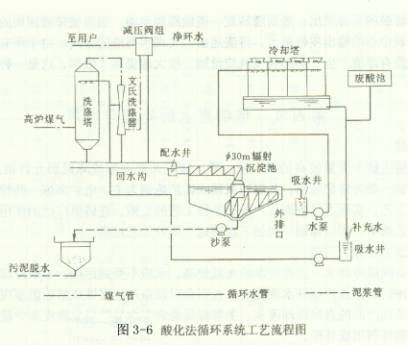

(3)酸化法工藝流程 從煤氣洗滌塔排出的廢水，經輻射式沉淀池自然沉淀(或混凝沉淀)，上層清水送至冷卻塔降溫，然后由塔下集水池輸送到循環系統，在輸送管道上設置加酸口，廢酸池內的廢硫酸通過膠管適量均勻地加入水中。沉泥經脫水后，送燒結利用。見圖3－6。
?

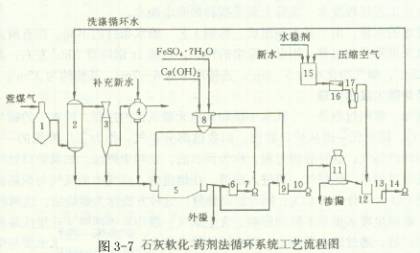

(4)石灰軟化—藥劑法工藝流程 本處理法采用石灰軟化(20％～30％的清水)和加藥阻垢聯合處理。由于選用不同水質穩定劑進行組合配方，達到協同效應，增強水質穩定效果，其流程見圖3－7。
?
