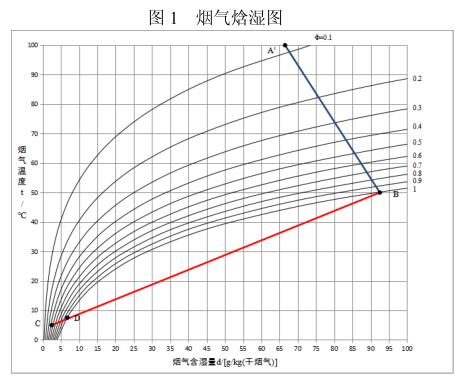

:燃煤電廠濕法脫硫后的煙氣排放會造成白煙問題，給環境帶來不利影響。本文針對白煙問題的產生和防治機理迚行了研究，并在煙氣焓濕圖上表示，為處理白煙現象提供了依據。

我國是世界上少數幾個以煤炭作為主要能源的國家，煤炭消耗占能源消耗總量的 70%以上。但隨著經濟的高速發展，我國所承受的環境壓力也越來越大。燃煤電廠排放的重要污染物之一SO2會導致酸雨的形成，給環境帶來危害。目前煙氣脫硫的主要技術分為干法、半干法、濕法脫硫三種。其中，濕法脫硫技術(WFGD)具有脫硫效率高、結構簡單、運行穩定性高的優勢，在我國燃煤電廠中應用廣泛 。

濕法脫硫技術利用堿性循環漿液與煙氣逆流混合，充分反應其中的 SO2，同時通過氧化風機鼓入空氣得到石膏(CaSO4.2H2O)。在此過程中，漿液中的部分水分吸熱蒸發，使煙氣達到飽和狀態。

在煙氣再熱器(GGH)取消安裝以后，由吸收塔出來的煙氣經過除霧器直接送往煙囪，排放到大氣環境中。由于飽和濕煙氣的溫度高于大氣環境，在冷卻稀釋過程中，煙氣中的水蒸氣會凝結成液態水，形成白煙現象 。

白煙現象不僅會造成不良的公眾影響，殘余的 SO2也會在水和氧氣的作用下生成 H2SO4?，腐蝕煙囪以及周圍環境，因此，減輕甚至消除白煙現象是采用 WFGD 后必須考慮在內的。

2.1 煙氣再熱法

煙氣再熱是指將由吸收塔出來的煙氣加熱到一定溫度后再排放到大氣中而不發生水蒸氣冷凝液化現象的技術，其總的加熱量是煙氣抬升和擴散的熱量、消除可見白煙的熱量和煙囪凝結的熱量之和 。

國外電廠針對煙氣再熱溫度的選擇有著明確規定。德國規定煙囪出口處的煙氣溫度不得低于72℃，否則必須經過冷卻塔排放。英國規定排煙溫度為80℃。

日本冬季寒冷，一般將脫硫后的煙氣加熱到 90-110℃。我國很少有關于煙氣排放狀況與環境中相對濕度的具體計算，姚增權提出，為了要求環境溫度高于 5℃時不出現白煙，45℃的濕煙氣需要加熱到 70℃;50℃的濕煙氣需要加熱到 86℃以上;55℃的濕煙氣需要加熱到108℃以上。

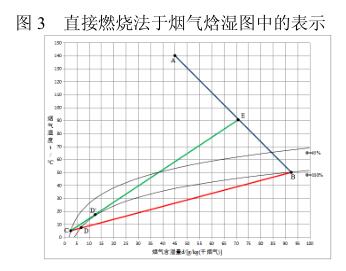

從代表環境條件的C點引一條100%相對濕度的切線，切點為 D’，此切線與脫硫過程線 A-B 相交于點 E，點 E 即為熱煙氣與煙氣混合比例的臨界點。熱煙氣與煙氣的比例只要超過 BE：AE，就不會發生白煙。

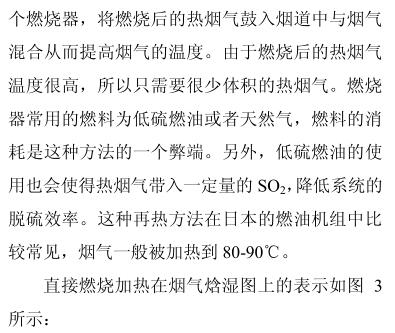

煙氣熱空氣混合法的原理與直接加熱法相同，也能用類似的焓濕圖表示。煙氣熱空氣加熱法是將空氣引入再熱風機，加熱后的高溫空氣被鼓入煙道與煙氣混合，從而提高煙氣的溫度。

據計算，12%的熱空氣添加率(200℃)能使煙氣升溫30℃ 。但是由于煙氣流量的增加，下游煙氣管道和煙囪必須滿足一定的煙氣體積。

該方法與直接燃燒法相比，避免了SO2?和煙塵的排入，不會降低脫硫和除塵效率，但是高溫度空氣一般是經過未處理煙氣加熱后，由空氣預熱器引過來，如果直接和煙氣混合排放會造成這部分熱量的浪費，進而增加燃煤鍋爐的熱量損失。

2.2 煙氣冷凝法

煙氣冷凝法是指通過降低煙氣露點溫度來達到消除白煙的方法。煙氣露點溫度是煙氣達到飽和時的溫度，若煙氣溫度繼續下降，其中的水蒸氣就會凝結出來。

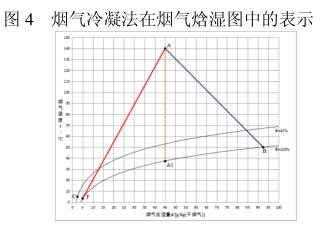

如果把進入煙囪前的煙氣溫度降低到大氣溫度以下，由于煙氣流經煙囪過程中溫度繼續下降，排入大氣后就不會產生水蒸氣凝結現象。煙氣冷凝法在煙氣焓濕圖上表示如下：

圖中 A 點為煙氣脫硫前的狀態點，對應的 A1點所處的溫度為脫硫前煙氣的露點溫度。B 點為脫硫后的狀態點，B 點所對應的溫度為脫硫后煙氣的露點溫度。F 點為 100%含濕量曲線上的低于大氣溫度的一個狀態點。如果脫硫過程按照 A-F直線進行，那么脫硫后煙氣排放將不會產生白煙現象。

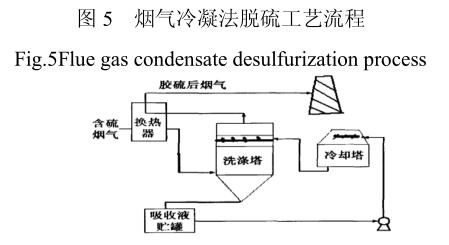

關于煙氣冷凝，王啟軍提出了冷卻吸收液的方法 [7] 。通過冷卻設備降低吸收液的入塔溫度，然后將低溫吸收液和煙氣在吸收塔內進行充分熱交換，從而煙氣的溫度會大幅度下降至露點溫度以下。其提出的具體工藝過程如圖 5 所示：

2.4 煙塔合一排放技術

煙塔合一排放在德國應用廣泛，是將脫硫后的煙氣直接排入優化后的冷卻塔，使煙氣與冷卻塔內的熱蒸汽形成混合氣體并由塔頂排放的新型技術。我國于 2005 年開始建設一批煙塔合一排放項目，目前國內的神華三河電廠、大唐錦

州熱電公司、大唐哈爾濱第一熱電廠等都采用了煙塔合一排放技術。煙塔合一排放技術的優勢在于：

1)工程投資的減少

煙塔合一排放技術避免了煙囪建造以及再熱系統的投資和運行費用，雖然增加了冷卻塔的改造及防腐費用，但總體的工程投資大大減少

2)環境效益的提高煙塔合一技術不僅有著良好的脫硫效率(95%以上)而且提高了煙氣的抬升高度，有利于污染物的擴散，避免了常規脫硫系統白煙的產生。

不過，目前的煙塔合一排放技術還存在著一些問題，主要集中在煙道材料的選擇及其運行經濟性以及循環冷卻水方面 [8] ，還需要進一步吸取國外先進運行經驗。

(1)燃煤電廠濕法脫硫后排放的煙氣中含有大量水分，若直接排放，煙氣中的水蒸氣會在冷卻稀釋過程中凝結成液態水滴，形成白煙現象。

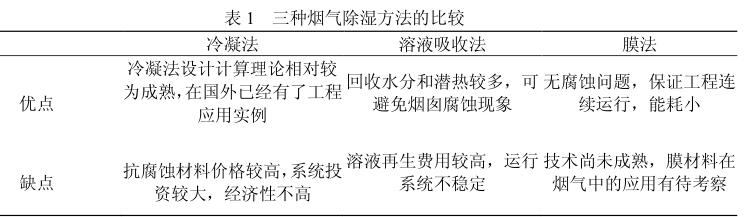

(2)當前燃煤鍋爐消除白煙的方法主要有煙氣再熱法、煙氣冷凝法、煙氣除濕法以及煙塔合一排放技術。前文給出了每一種方法在煙氣焓濕圖上的表示過程，并分析了其優缺點，為濕法脫硫后白煙的消除提供了參考。
